Применение бетонных редукторов суперпластификаторов

Вступление

На многие важные характеристики бетона влияет соотношение (по весу) воды к вяжущим материалам (в / см), используемым в смеси. Благодаря уменьшению количества воды цементная паста будет иметь более высокую плотность, что приведет к более высокому качеству пасты. Повышение качества пасты даст более высокую прочность на сжатие и изгиб, более низкую проницаемость, увеличит устойчивость к атмосферным воздействиям, улучшит сцепление бетона и арматуры, уменьшит изменение объема от высыхания и смачивания и уменьшит склонность к растрескиванию при усадке (PCA, 1988).

Уменьшение содержания воды в бетонной смеси должно быть сделано таким образом, чтобы мог иметь место полный процесс гидратации цемента и сохранялась достаточная обрабатываемость бетона для укладки и уплотнения во время строительства. Масса, необходимая для цемента для завершения процесса гидратации, составляет от 0,22 до 0,25. Наличие дополнительной воды в смеси необходимо для легкости укладки и отделки бетона (работоспособность бетона). Уменьшение содержания воды в смеси может привести к более жесткой смеси, которая уменьшаетприменимость и увеличивает потенциальные проблемы размещения.

Редукторы, замедлители и суперпластификаторы воды добавки для бетона, которые добавляются для того, чтобы уменьшить содержание воды в смеси или замедлить скорость схватывания бетона при сохранении текучести бетонной смеси. Добавки используются для изменения свойств бетона или раствора, чтобы сделать их более подходящими для работы вручную или для других целей, таких как экономия механической энергии.

Водоредуцирующие добавки (WRA)

Использование WRA определяется как Тип A вASTM C 494. WRA влияет, главным образом, на свежие свойства бетона, уменьшая количество используемой воды на 5-12%, сохраняя при этом определенный уровень консистенции, измеряемой по спаду, как предписано в ASTM C 143-90. Использование WRA может ускорить или замедлить начальное время схватывания бетона. WRA, который задерживает начальное время установки более чем на три часа, классифицируется как WRA с замедляющим эффектом (тип D). Обычно используемые WRA представляют собой лигносульфонаты и гидрокарбоновые (HC) кислоты. Использование кислот HC в качестве WRA требует более высокого содержания воды по сравнению с лигносульфонатами. Быстрое кровотечение является проблемой для бетона, обработанного НС-кислотами.

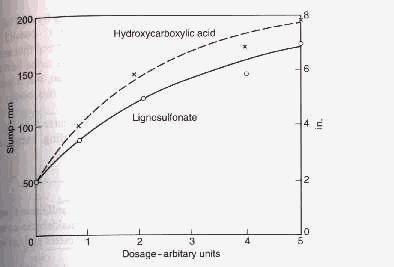

Увеличение спада отличается в зависимости от его типа и дозировки. Типичная норма дозировки основана на содержании вяжущего материала (миллилитров на сотню килограммов). На рисунке ниже показано влияние дозировки лигносульфонатов и НС кислоты на спад. На рисунке показано, что НС-кислоты дают более высокий спад по сравнению с лигносульфонатами с той же дозировкой.
